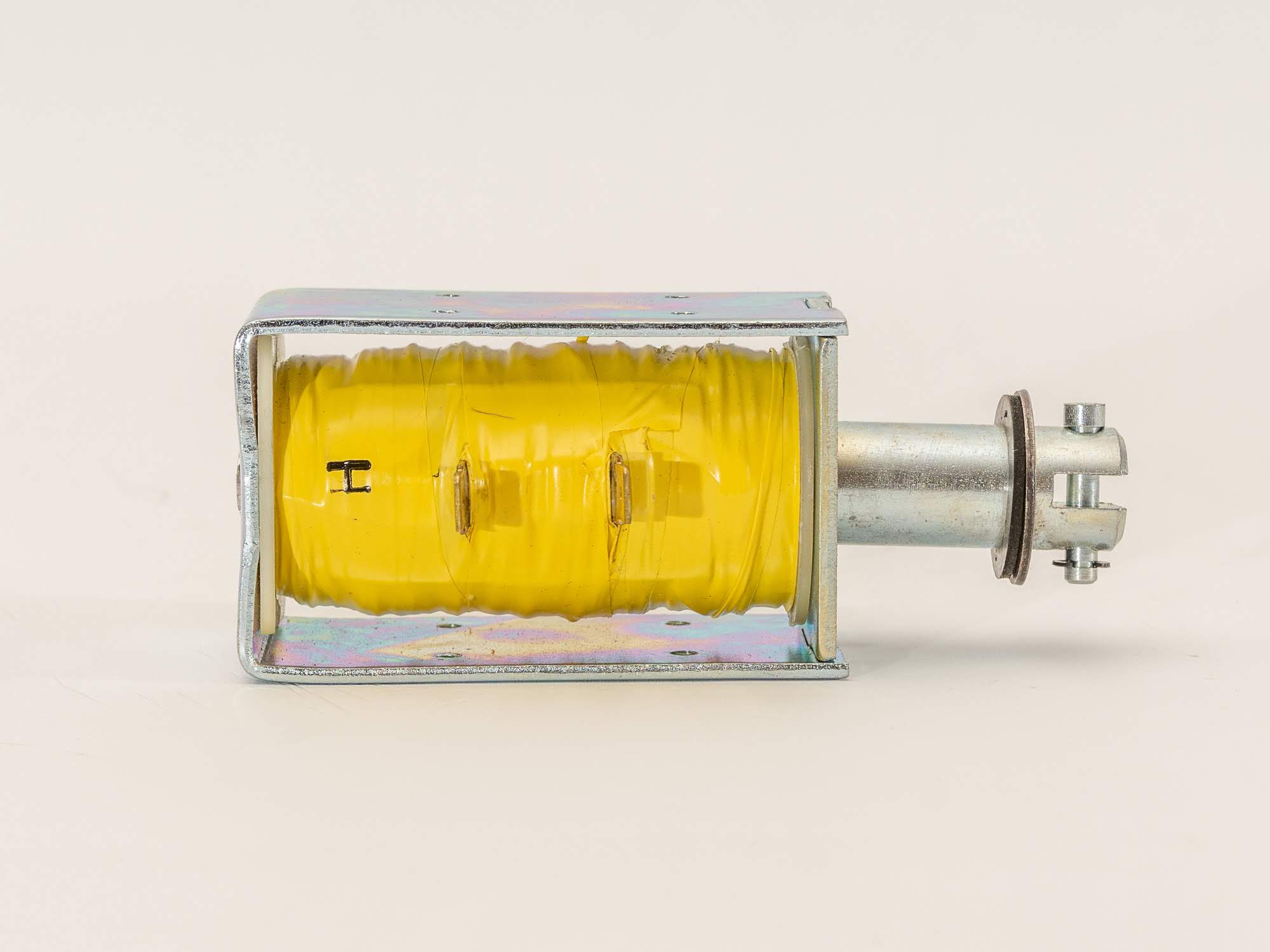

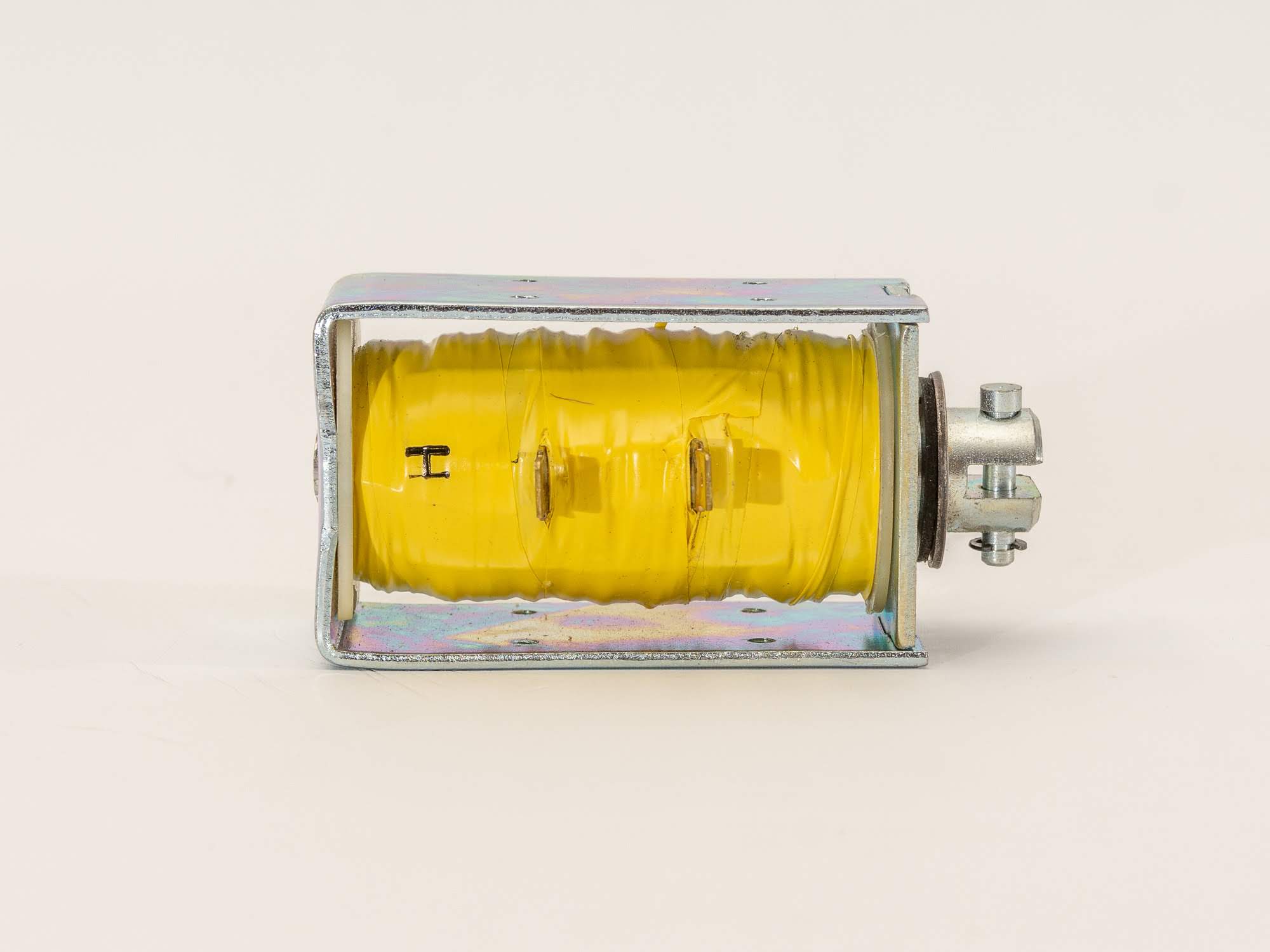

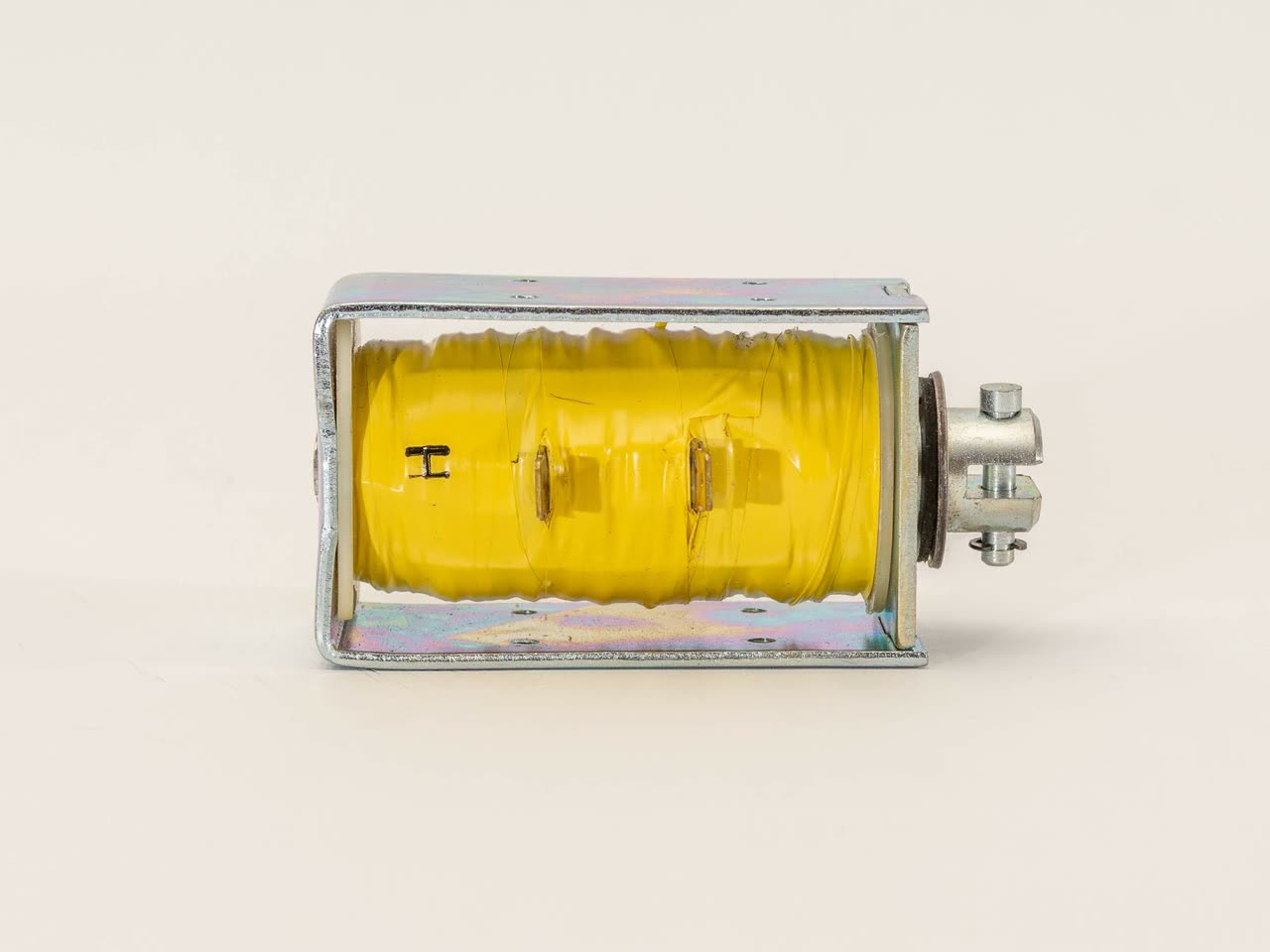

Solenoide D-Frame 130

El solenoide D-Frame 130 está diseñado para aplicaciones industriales que requieren funcionamiento confiable, silencioso y seguro. Su construcción robusta y su diseño electromagnético permiten trabajar tanto en servicio continuo como intermitente, adaptándose a distintos requerimientos de fuerza, carrera y ciclo de trabajo.

Características generales

• Alimentación en corriente continua.

• Voltajes estándar: 6 V, 12 V y 24 V (otros voltajes disponibles a pedido).

• Funcionamiento absolutamente silencioso.

• Posibilidad de trabajar a mayor tensión en uso intermitente.

• Diseño seguro: la bobina no se quema aunque el núcleo móvil no cierre, se trabe o sea retirado durante el funcionamiento en servicio continuo y voltaje nominal.

Especificaciones técnicas

• Corriente nominal (uso continuo a 12 VDC): 1 A.

• Potencia en uso continuo: 11,25 W.

• Peso total: 430 g.

• Temperatura de la bobina: diseñada para una sobreelevación aproximada de 65 °C sobre la temperatura ambiente en condiciones nominales.

• Factor de seguridad recomendado: entre 1,25 y 1,5 según condiciones de uso, temperatura ambiente y fluctuaciones de voltaje.

Tipos de servicio

• Uso continuo: a 40 °C de temperatura ambiente y voltaje nominal.

• Uso intermitente: 20 % de tiempo energizado y 80 % de reposo. El tiempo energizado no debe exceder los 3 minutos a 40 °C. Voltaje aceptable hasta el 100 % del voltaje nominal.

• Uso por pulsos: voltaje aceptable hasta el 200 % del voltaje nominal, siempre que la temperatura de la bobina no supere los 105 °C.

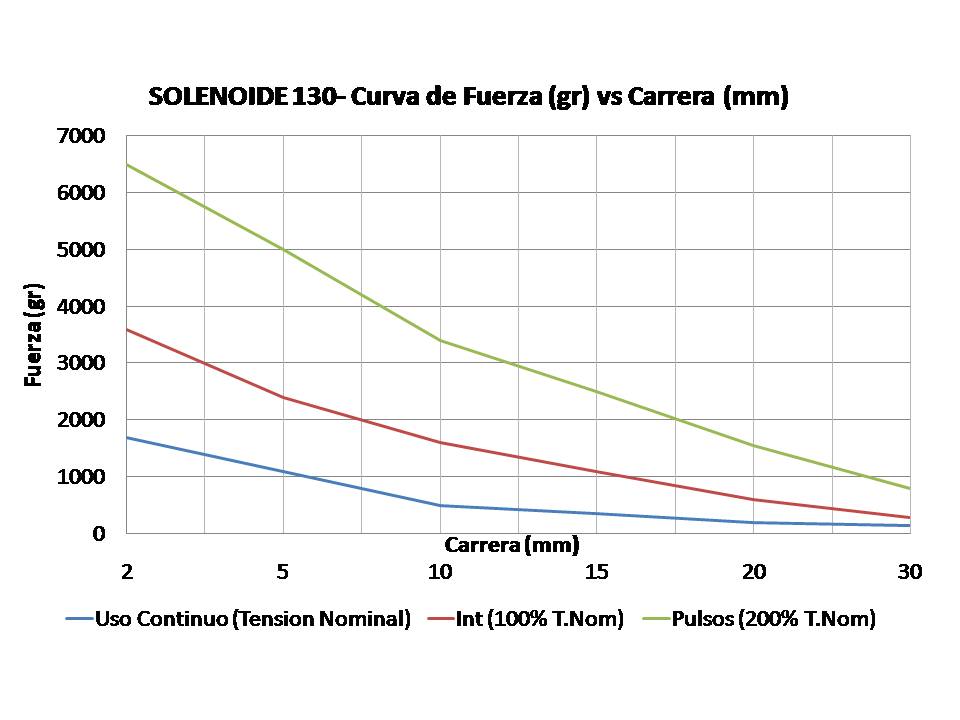

Fuerza de tiro
La fuerza de tracción depende de la posición del núcleo móvil respecto del cuerpo del solenoide. A menor distancia, mayor es la atracción electromagnética. Es posible aumentar la fuerza de tiro aplicando mayor voltaje, siempre considerando el uso intermitente y el control de la temperatura.
Por ejemplo, un solenoide de 12 VDC puede ser energizado a 24 VDC para obtener un incremento de fuerza superior al 40 %, siempre que se respeten los intervalos de descanso.

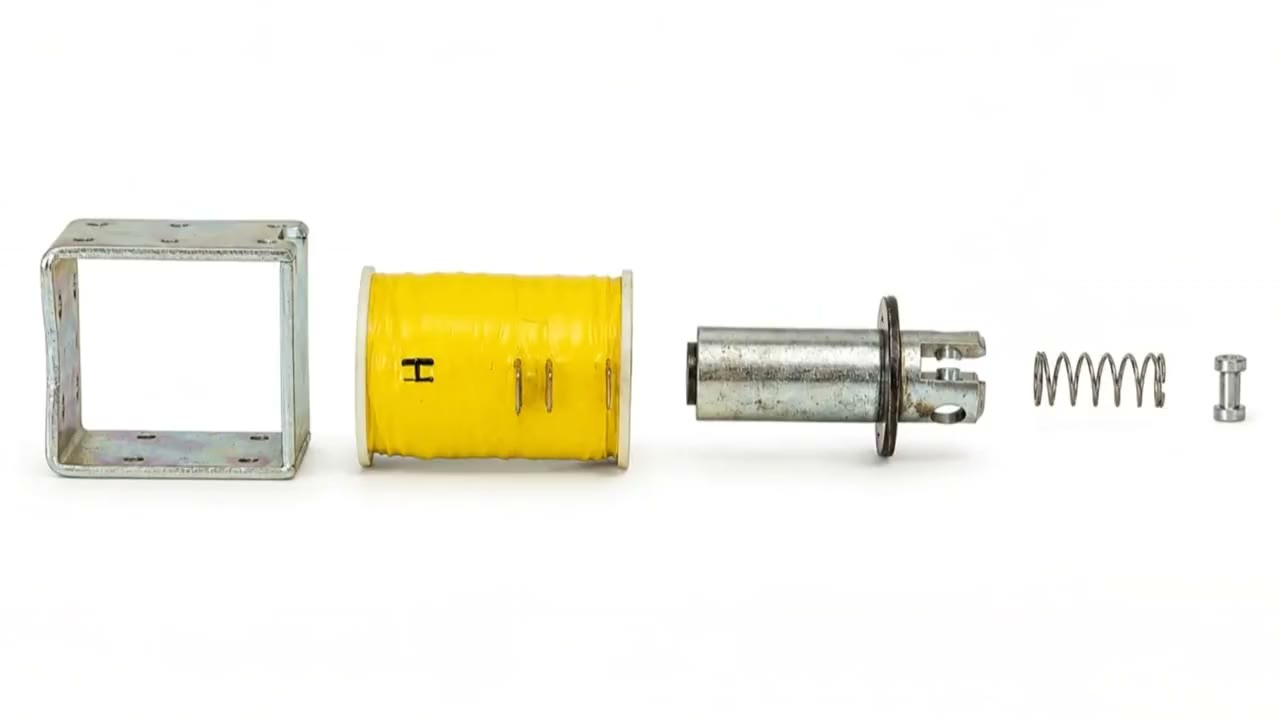

Materiales constructivos

• Bobina: encintada con cinta aisladora de poliéster de uso eléctrico.

• Cuerpo: acero laminado en frío, cincado y tratado con dicromato de zinc.

• Núcleo móvil: hierro trafilado con tratamiento superficial galvanizado.

• Terminales: tipo pala de latón de 12 mm para mejor sujeción de conductores.

• Material de aislación: Clase F (155 °C).

• Normas: IRAM 2335-2 / IEC 60317-20.

• Peso del núcleo móvil: 92 g.

Aplicaciones
Controles de acceso, molinetes, máquinas vending, cajeros automáticos, equipamiento médico y gastronómico, sistemas de cierre de puertas, trabas de seguridad y aplicaciones electromecánicas en general.

Origen y garantía

• Fabricación: 100 % Industria Argentina.

• Garantía: 30 días desde la fecha de fabricación.
